本发明属于儿童用品领域，具体涉及一种儿童爬梯。
背景技术：
1、在家庭生活中，儿童群体由于身高局限的原因，需要借助爬梯进行洗漱、如厕或者拿取高处东西等，而这种爬梯在不使用时，不便于收纳存放，占用空间较大。
2、因此，设计一款能够折叠，折叠后体积小的儿童爬梯是尤其重要的。
技术实现思路
1、本发明要解决的技术问题是提供一种儿童爬梯。
2、为了解决上述技术问题，本发明采用的技术方案是：一种儿童爬梯，具有展开位置和折叠位置，包括围框架、用于支撑所述围框架的支撑杆、构成连杆机构的站板支撑结构，所述站板支撑结构上设置有将其锁定于展开位置下的连杆锁，所述站板支撑结构包括前支撑腿、顶部与所述前支撑腿的顶部绕一轴相枢轴连接的后支撑腿，所述前支撑腿的顶部和所述后支撑腿的顶部中的一个与所述支撑杆的下端部相转动连接，并且与所述支撑杆的下端部之间设置有支撑杆锁，
3、当所述连杆锁处于解锁位置下，所述前支撑腿与所述后支撑腿相对转动展开或转动靠拢，从而控制所述支撑杆锁在锁定位置与解锁位置之间转换。
4、在某些实施方式中，所述站板支撑结构还包括滑动设置于所述前支撑腿与所述后支撑腿中的一个上的滑套、绕二轴枢轴连接于所述前支撑腿与所述后支撑腿中的另一个上的站板，所述站板还与所述滑套绕三轴枢轴连接。
5、在某些实施方式中，所述连杆锁设置于所述滑套与所述站板之间，锁定时，通过将所述滑套与所述站板之间转动关系锁定从而禁止所述滑套相对所述前支撑腿或所述后支撑腿滑动，从而将所述站板支撑结构锁定，所述站板上设置有用于控制所述连杆锁解锁的解锁操控机构。
6、在某些实施方式中，所述连杆锁位置位于所述三轴下方，锁定时，所述连杆锁与所述三轴的连线与所述滑套的中心线相平行。
7、在某些实施方式中，所述前支撑腿顶部与所述后支撑腿顶部之间具有解锁件驱动腔，所述驱动腔内设置有沿所述一轴轴向滑动的解锁件，所述前支撑腿的顶部和所述后支撑腿的顶部中的另一个上设置有与所述解锁件相螺旋抵触配合的抵触凸部，当所述前支撑腿与所述后支撑腿相对转动靠拢时，所述抵触凸部与所述解锁件之间通过斜坡配合从而将所述解锁件沿所述一轴轴向向着所述支撑杆方向推出，用于将所述支撑杆锁解锁。
8、在某些实施方式中，所述支撑杆下端部与所述前支撑腿顶部或所述后支撑腿顶部绕所述一轴同轴连接，所述支撑杆锁包括设置于所述前支撑腿的顶部和所述后支撑腿的顶部中的一个上的第一锁槽、设置于所述支撑杆的下端部上的第二锁槽、滑动设置于所述第一锁槽与所述第二锁槽之间的锁定件、设置于所述锁定件与所述支撑杆的下端部之间的弹性件，锁定位置下，所述锁定件同时插在所述第一锁槽和所述第二锁槽内，当所述解锁件沿所述一轴轴向向着所述支撑杆方向推出，从而将所述锁定件克服所述弹性件弹力由所述第一锁槽内完全推入所述第二锁槽内，所述支撑杆锁解锁。
9、在某些实施方式中，所述围框架与所述支撑杆的顶部绕四轴枢轴连接，并且两者之间具有将转动关节锁定的围框锁。
10、在某些实施方式中，所述围框架为方形闭合围框，所述支撑杆的顶部与所述围框架前后方向中部绕所述四轴枢轴连接。
11、在某些实施方式中，所述围框架上设置有座位布套，所述座位布套由布料制成，包括座位层、下边部与所述座位层边缘部相连接的侧围体，所述侧围体上设置有至少一个能够拆卸地安装在所述围框架上的绑缚结构，所述绑缚结构包括一边部固定在所述侧围体上部的包裹体、将能够绕过所述围框架的所述包裹体的另一边部与下方所述侧围体相拆卸连接的连接机构。
12、在某些实施方式中，所述支撑杆为能够上下升降调节的伸缩杆，所述支撑杆包括位于下端部的支撑管段、能够上下滑动的设置于所述支撑管段内的伸缩管段、能够将所述支撑管段与所述伸缩管段之间锁定的伸缩锁定机构，所述伸缩管段上设置有用于控制所述伸缩锁定机构的伸缩操作件。
13、本发明的范围，并不限于上述技术特征的特定组合而成的技术方案，同时也应涵盖由上述技术特征或其等同特征进行任意组合而形成的其它技术方案。例如上述特征与本申请中公开的（但不限于）具有类似功能的技术特征进行互相替换而形成的技术方案等。
14、由于上述技术方案运用，本发明与现有技术相比具有下列优点：本发明提供了一种新的折叠原理的儿童爬梯，前支撑腿、后支撑腿和站板等构成连杆机构，既能稳固站板，同时还构成整个爬梯的稳定支撑，并用于支撑上方的支撑杆、围框架等结构；通过支撑杆转动连接在前支撑腿和后支撑腿的转动连接处，同时设置支撑杆锁，从而达到当连杆锁解锁，前支撑腿与后支撑腿相对靠拢，从而控制支撑杆锁的解锁，从而使得支撑杆与下方连杆机构同步折叠，折叠操作方便，折叠后占用空间小，便于收纳存放，实用性强。
技术特征：

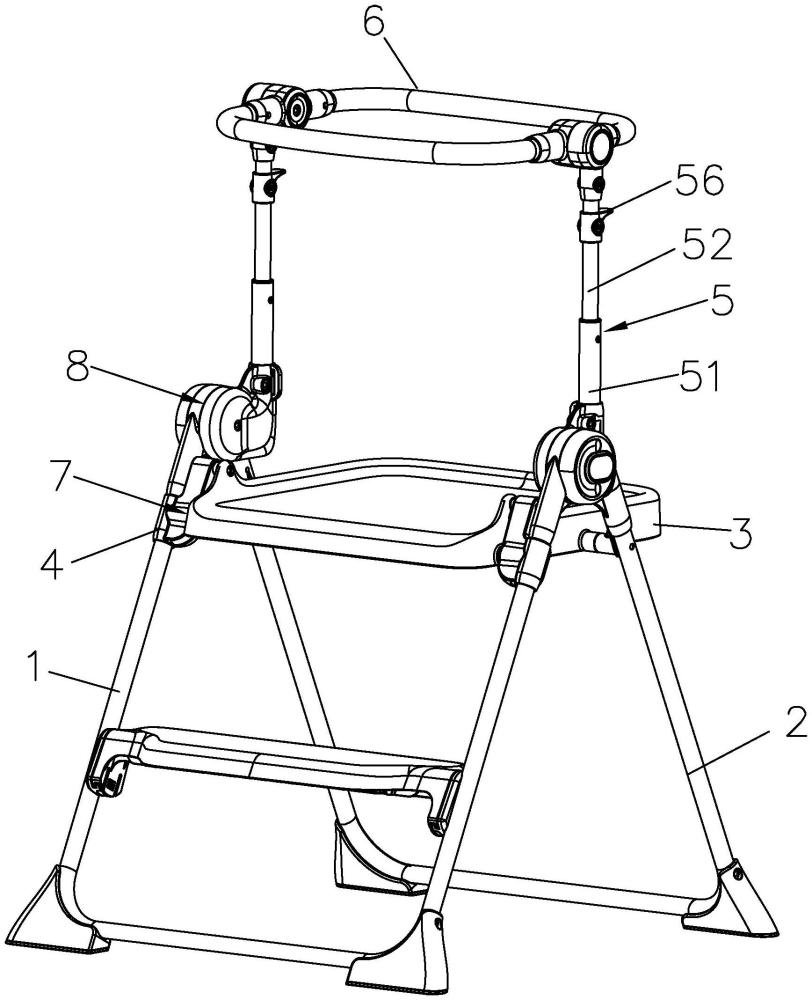

1.一种儿童爬梯，具有展开位置和折叠位置，其特征在于：包括围框架（6）、用于支撑所述围框架（6）的支撑杆（5）、构成连杆机构的站板支撑结构，
2.根据权利要求1所述的儿童爬梯，其特征在于：所述站板支撑结构还包括滑动设置于所述前支撑腿（1）与所述后支撑腿（2）中的一个上的滑套（4）、绕二轴（x2）枢轴连接于所述前支撑腿（1）与所述后支撑腿（2）中的另一个上的站板（3），所述站板（3）还与所述滑套（4）绕三轴（x3）枢轴连接。
3.根据权利要求2所述的儿童爬梯，其特征在于：所述连杆锁（7）设置于所述滑套（4）与所述站板（3）之间，锁定时，通过将所述滑套（4）与所述站板（3）之间转动关系锁定从而禁止所述滑套（4）相对所述前支撑腿（1）或所述后支撑腿（2）滑动，从而将所述站板支撑结构锁定，所述站板（3）上设置有用于控制所述连杆锁（7）解锁的解锁操控机构。
4.根据权利要求2所述的儿童爬梯，其特征在于：所述连杆锁（7）位置位于所述三轴（x3）下方，锁定时，所述连杆锁（7）与所述三轴（x3）的连线与所述滑套（4）的中心线相平行。
5.根据权利要求1所述的儿童爬梯，其特征在于：所述前支撑腿（1）顶部与所述后支撑腿（2）顶部之间具有解锁件驱动腔，所述驱动腔内设置有沿所述一轴（x1）轴向滑动的解锁件（81），所述前支撑腿（1）的顶部和所述后支撑腿（2）的顶部中的另一个上设置有与所述解锁件（81）相螺旋抵触配合的抵触凸部（82），当所述前支撑腿（1）与所述后支撑腿（2）相对转动靠拢时，所述抵触凸部（82）与所述解锁件（81）之间通过斜坡配合从而将所述解锁件（81）沿所述一轴（x1）轴向向着所述支撑杆（5）方向推出，用于将所述支撑杆锁（8）解锁。
6.根据权利要求5所述的儿童爬梯，其特征在于：所述支撑杆（5）下端部与所述前支撑腿（1）顶部或所述后支撑腿（2）顶部绕所述一轴（x1）同轴连接，所述支撑杆锁（8）包括设置于所述前支撑腿（1）的顶部和所述后支撑腿（2）的顶部中的一个上的第一锁槽、设置于所述支撑杆（5）的下端部上的第二锁槽、滑动设置于所述第一锁槽与所述第二锁槽之间的锁定件（83）、设置于所述锁定件（83）与所述支撑杆（5）的下端部之间的弹性件（84），锁定位置下，所述锁定件（83）同时插在所述第一锁槽和所述第二锁槽内，当所述解锁件（81）沿所述一轴（x1）轴向向着所述支撑杆（5）方向推出，从而将所述锁定件（83）克服所述弹性件（84）弹力由所述第一锁槽内完全推入所述第二锁槽内，所述支撑杆锁（8）解锁。
7.根据权利要求1所述的儿童爬梯，其特征在于：所述围框架（6）与所述支撑杆（5）的顶部绕四轴（x4）枢轴连接，并且两者之间具有将转动关节锁定的围框锁。
8.根据权利要求7所述的儿童爬梯，其特征在于：所述围框架（6）为方形闭合围框，所述支撑杆（5）的顶部与所述围框架（6）前后方向中部绕所述四轴（x4）枢轴连接。
9.根据权利要求7或8所述的儿童爬梯，其特征在于：所述围框架（6）上设置有座位布套，所述座位布套由布料制成，包括座位层、下边部与所述座位层边缘部相连接的侧围体，所述侧围体上设置有至少一个能够拆卸地安装在所述围框架（6）上的绑缚结构，所述绑缚结构包括一边部固定在所述侧围体上部的包裹体、将能够绕过所述围框架（6）的所述包裹体的另一边部与下方所述侧围体相拆卸连接的连接机构。
10.根据权利要求1所述的儿童爬梯，其特征在于：所述支撑杆（5）为能够上下升降调节的伸缩杆，所述支撑杆（5）包括位于下端部的支撑管段（51）、能够上下滑动的设置于所述支撑管段（51）内的伸缩管段（52）、能够将所述支撑管段（51）与所述伸缩管段（52）之间锁定的伸缩锁定机构，所述伸缩管段（52）上设置有用于控制所述伸缩锁定机构的伸缩操作件（56）。
技术总结
一种儿童爬梯，前支撑腿、后支撑腿和站板等构成连杆机构，既能稳固站板，同时还构成整个爬梯的稳定支撑，在前支撑腿和后支撑腿的转动连接处，转动连接支撑杆，同时设置支撑杆锁，连杆锁锁定前支撑腿和后支撑腿之间的位置，当连杆锁处于解锁位置下，前支撑腿与后支撑腿相对转动展开或转动靠拢，从而控制支撑杆锁在锁定位置与解锁位置之间转换，使得折叠时，转动前支撑腿与后支撑腿使得两者靠拢，即可使得整个爬梯的折叠，操作方便，折叠后占用空间小，便于收纳存放，实用性强。
技术研发人员：胡扣贞,杨平源
受保护的技术使用者：宁波迎贝儿童用品有限公司
技术研发日：
技术公布日：2024/12/12
